JBL Synthesis Conceal C86

JBL Synthesis Conceal C86, diffusore da incasso a doppio pannello

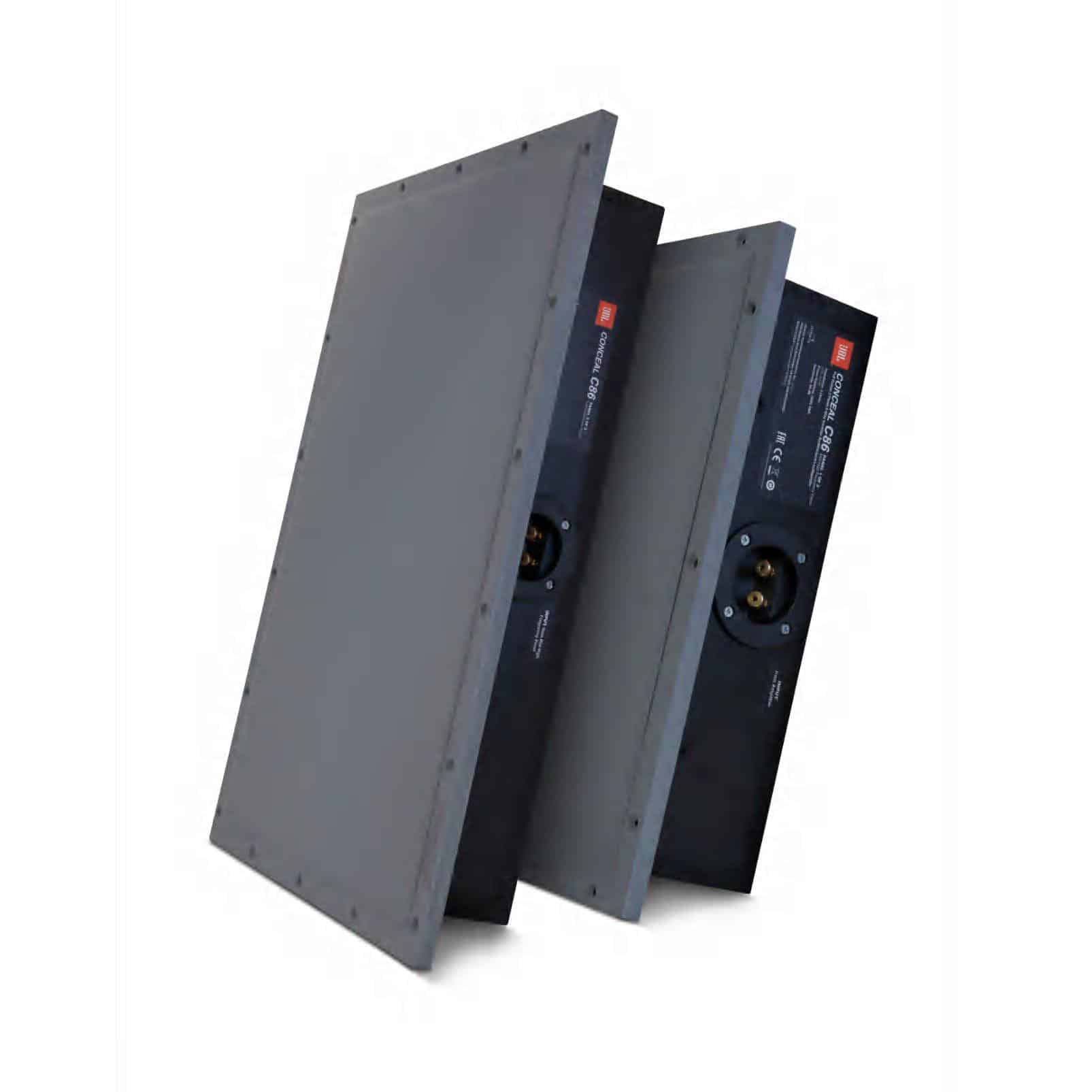

Il fiore all'occhiello della serie, il diffusore da incasso a scomparsa totale JBL Conceal C86 è un 3 vie, design a doppio pannello, con un pannello LF separato e un pannello MF/HF a 5 driver a 2 vie. Costruito intorno a un deflettore brevettato stampato a compressione e la pelle esterna verniciabile Fidelity Glass ™, i pannelli finiti altoparlante installare facilmente e scompaiono completamente nelle pareti circostanti, permettendo il posizionamento ottimale praticamente ovunque in una stanza. Il JBL C86 è la soluzione definitiva per l'audio architettonico ad alte prestazioni.

Caratteristiche principali di Conceal C86

• Design in due pezzi con pannello LF da 8 pollici (200 mm) e pannello MF/HF separato a cinque elementi
• Pannello acustico proprietario FidelityGlass™ e deflettore stampato a compressione
• Trasduttori progettati su misura con rete di crossover acustico JBL premium
• Contenitore posteriore integrato in legno per ridurre l'intrusione acustica negli spazi adiacenti
• Il sistema di altoparlanti si installa come una toppa standard del muro a secco
• La superficie verniciabile può anche essere rifinita su misura per una completa invisibilità

Il C86 è il fiore all'occhiello della serie JBL Conceal. Questo diffusore architettonico invisibile presenta un design a doppio pannello per prestazioni acustiche ottimali. Ogni pannello include un telaio rigido che ospita i driver e i componenti acustici che si troverebbero su un convenzionale diffusore architettonico visibile a parete o a soffitto. Il telaio si attacca direttamente all'intelaiatura strutturale della parete, mentre la faccia dell'altoparlante - il pannello FidelityGlass™ - presenta una superficie liscia e durevole che è progettata per essere rifinita in modo simile al cartongesso che la circonda. Con i bordi del diffusore a filo con il cartongesso, le giunture vengono nastrate e stuccate con metodi e tecniche comuni. Una volta levigato e adeguatamente preparato, è sufficiente dipingere o tappezzare la superficie del diffusore per abbinare la finitura desiderata.

Il pannello più piccolo del C86 contiene cinque elementi di azionamento che lavorano in tandem con il pannello acustico FidelityGlass™ per fornire la componente di alta e media frequenza del suono del C86. Il pannello più grande utilizza un driver a bassa frequenza da 8 pollici che lavora in tandem con il proprio pannello FidelityGlass per fornire prestazioni impressionanti sui bassi. I pannelli separati servono ad eliminare l'interferenza tra le alte e le basse frequenze - un artefatto noto come distorsione da intermodulazione. I due pannelli possono essere installati fino a tre piedi (un metro) di distanza l'uno dall'altro e fornire comunque un suono di alta qualità.

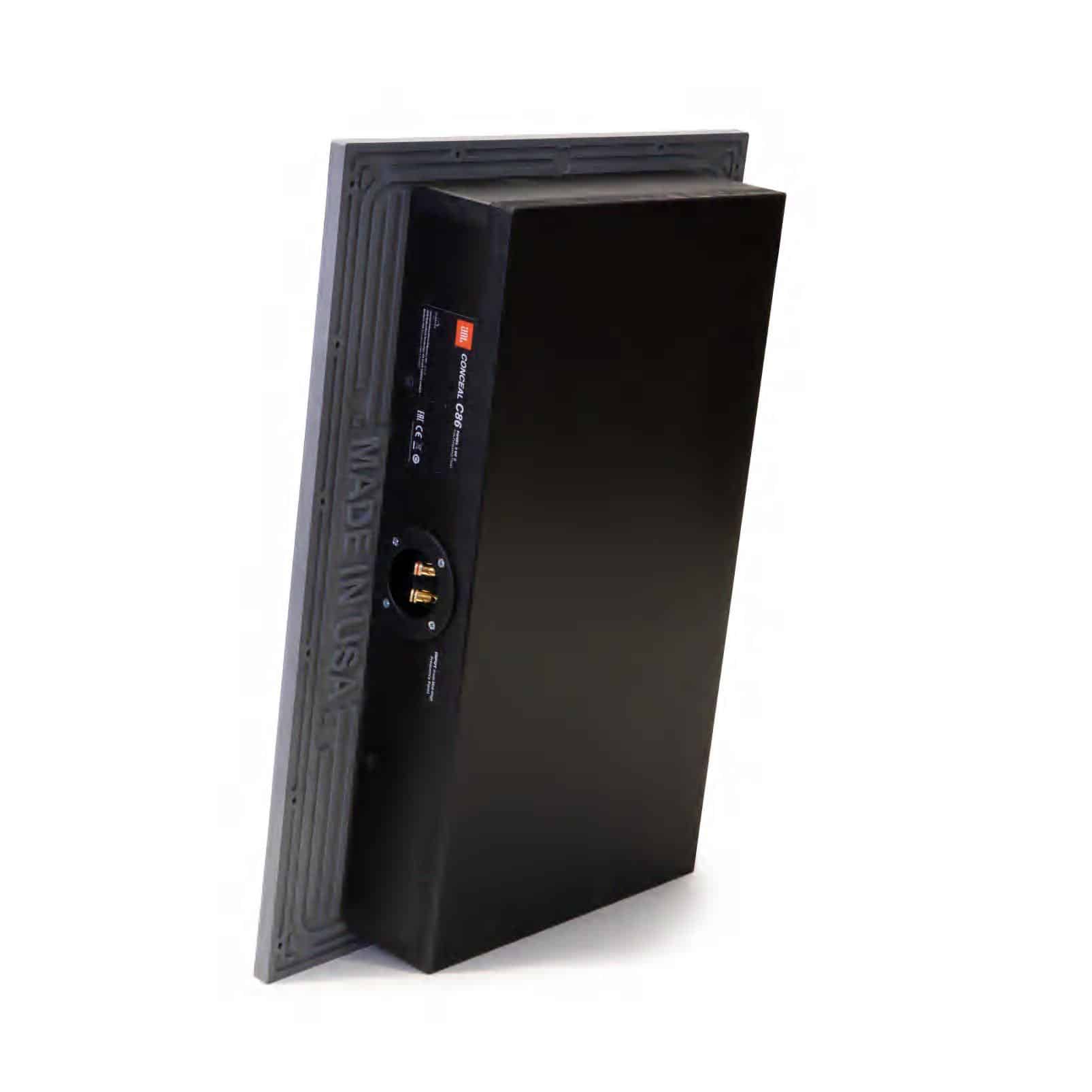

La base di ciascuno dei due pannelli componenti del C86 è un deflettore stampato a compressione che fornisce un telaio rigido per l'intero gruppo. Il pannello acustico FidelityGlass è fissato al telaio e serve come diaframma per i trasduttori. All'interno del piccolo pannello per le alte e medie frequenze, quattro driver al neodimio per le medie frequenze e un driver al neodimio per le alte frequenze lavorano in armonia con i materiali personalizzati e la messa a punto del pannello FidelityGlass per offrire dettagli incontaminati e un suono accurato. Per bilanciare il sistema C86, il pannello a bassa frequenza utilizza un woofer ad alta potenza da 8 pollici (200 mm) che opera in combinazione con un pannello FidelityGlass e un involucro sintonizzato che insieme offre solide prestazioni dei bassi che rivaleggiano con le soluzioni tradizionali visibili. La rete di crossover avanzata situata sul pannello ad alta e media frequenza è basata sull'esperienza acustica leader del settore di JBL e comprende circuiti di protezione auto-ripristinanti per il sistema C86 garantendo la massima affidabilità a lungo termine. L'involucro integrato della cassa posteriore in legno aiuta a concentrare il suono nella stanza e a minimizzare l'intrusione acustica negli spazi adiacenti.

L'installazione dell'altoparlante invisibile Conceal si ottiene proprio come si installerebbe una toppa standard in cartongesso. Per le nuove costruzioni, è disponibile un accessorio in legno per segnare la posizione mentre il muro a secco viene installato. Sono disponibili istruzioni dettagliate per assicurare una corretta installazione. Dopo aver installato e ricontrollato la registrazione del pannello contro il muro a secco, è fondamentale testare il corretto funzionamento degli altoparlanti con una sorgente sonora amplificata prima di passare alla nastratura del muro a secco e alle fasi di finitura.

La completa invisibilità dei prodotti della serie Conceal, combinata con il loro ampio modello di copertura acustica emisferica, permette un posizionamento ottimale praticamente ovunque in una stanza, sia a parete che a soffitto. I benefici estetici finiti superano di gran lunga quelli di un tradizionale altoparlante a parete o a soffitto con conseguente nuovo livello di prestazioni. La serie JBL Conceal è la soluzione definitiva per l'audio architettonico ad alte prestazioni.

Specifiche tecniche JBL Synthesis Conceal C86

Tipo Altoparlante a 3 vie da parete/soffitto

Driver a bassa frequenza Woofer da 8 pollici (203 mm) con bobina mobile da 1,5 pollici (38 mm)

Driver a media frequenza Quattro trasduttori a bobina mobile da 1,18 pollici (30 mm) con magneti al neodimio

Driver ad alta frequenza Trasduttore a bobina mobile da 1 pollice (25 mm) con magnete al neodimio

Potenza consigliata dell'amplificatore 50 - 200 WRMS

Impedenza 4 Ohm

Sensibilità dell'altoparlante 84 dB/1W/1m misurata in ambiente

Risposta in frequenza 45 Hz - 20 kHz (-6 dB) misurata in ambiente

Frequenze di crossover 600 Hz; 10 kHz

Tipo di involucro Sigillato, con box posteriore in legno

Protezione Tre dispositivi indipendenti autoresettanti (LF, MF e HF)

Tipo di ingresso Doppio morsetto a molla placcato oro

Garanzia 5 anni

Dimensioni pannello frequenze medio-alte 302mm A x 403mm L x 98mm P

Dimensioni del pannello MF/HF 305mm H x 406mm W

Profondità di montaggio del pannello MF/HF 3-3/8 pollici (86 mm)

Dimensioni pannello bassa frequenza 559mm A x 403mm L x 98mm P

Dimensioni del pannello LF 562mm H x 406mm W

Profondità di montaggio del pannello LF 86 mm

Peso del prodotto (pannello MF/HF) 5.9kg

Peso del prodotto (pannello LF) 9.1kg

Peso di spedizione 18,8kg
