Octave V70 SE

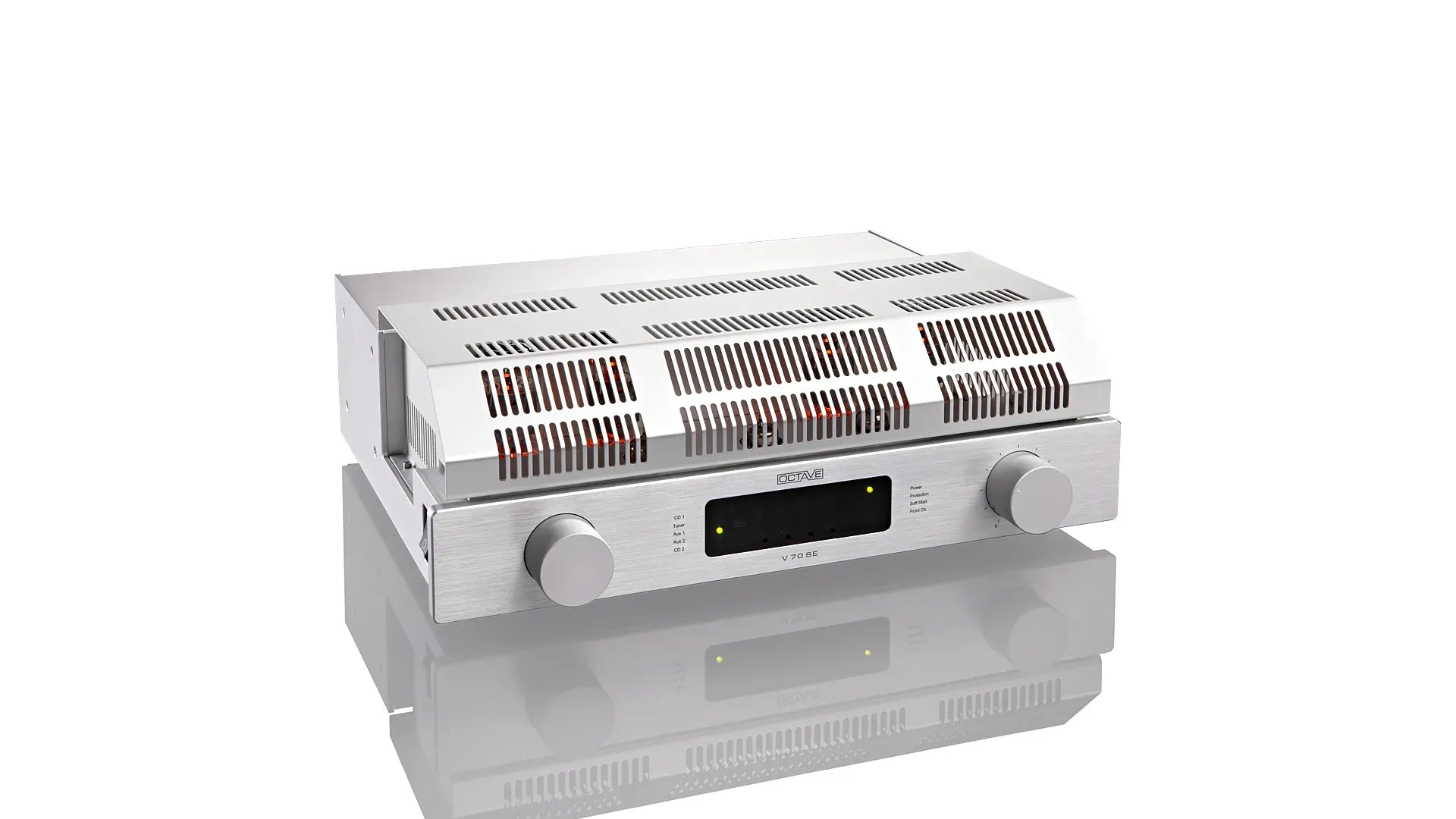

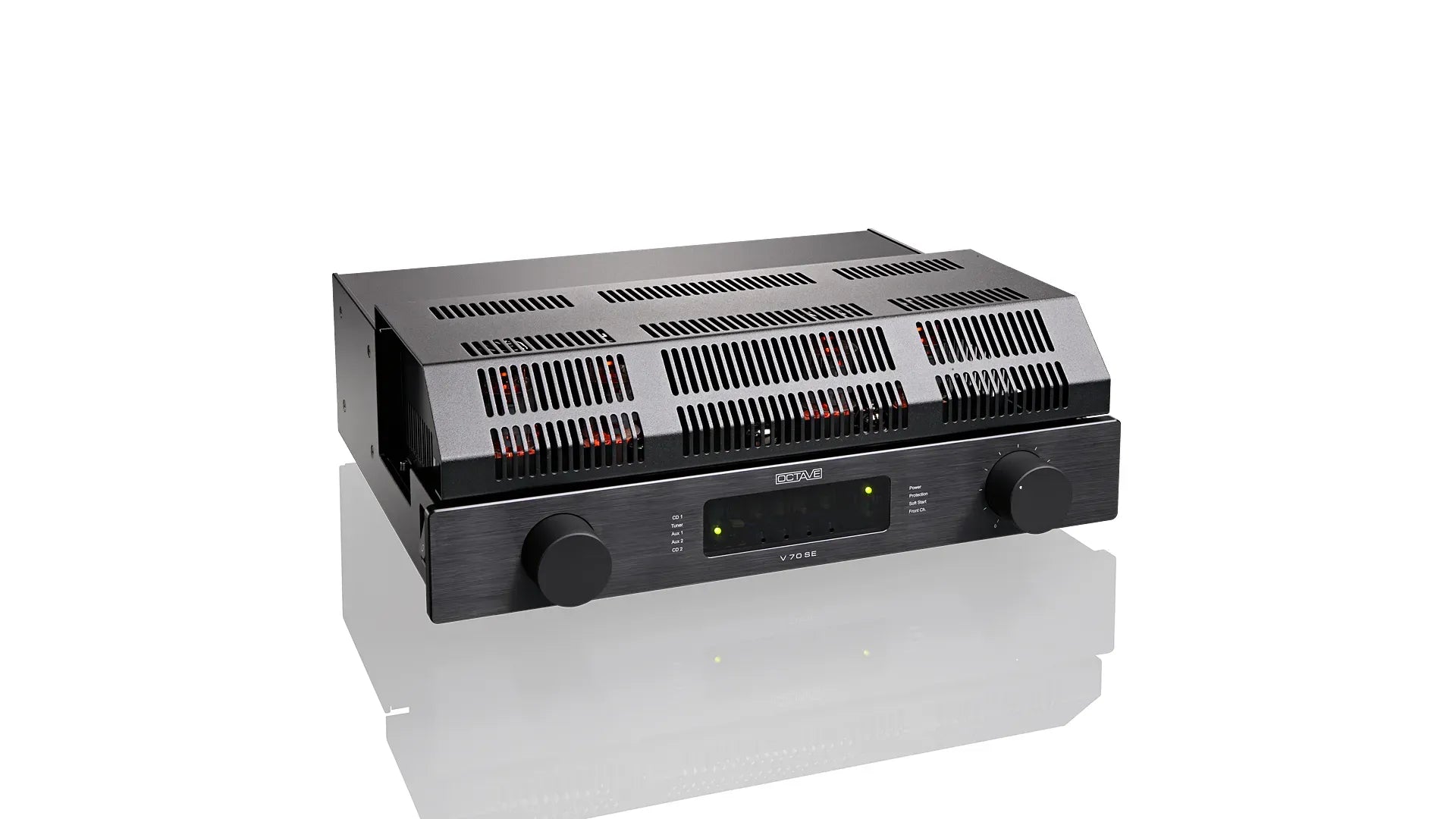

Octave V70 SE, amplificatore integrato a valvole che potenza e controllo

L'Octave V70 SE è un amplificatore integrato a valvole che eroga 2 x 70 W di potenza di uscita. Appartenente alla stessa famiglia di progettazione dell'Octave V40 SE, il V70 SE offre maggiore potenza di uscita. Le sue caratteristiche principali sono il controllo e la dinamica.

DESCRIZIONE

L'Octave V70 SE suona il Rock-and-Roll come il Rock-and-Roll e celebra la musica classica con grazia delicata e solida ampiezza. Ascoltare la musica diventa un piacere assoluto.

Come il V 40 SE, l'Octave V70 SE beneficia dell'esperienza acquisita da OCTAVE nello sviluppo dei suoi predecessori. Numerosi miglioramenti rispetto al precedente modello V 70 formano il nuovo V 70 SE. Incorporato nel telaio più grande e ottimizzato del V 80, l'Octave V70 SE offre ora prestazioni più elevate, mentre i sensibili circuiti elettronici sono meglio schermati contro i campi magnetici parassiti del trasformatore e della rete elettrica. Il trasformatore di rete è di tipo speciale a basso rumore, incapsulato in una scatola magnetica chiusa.

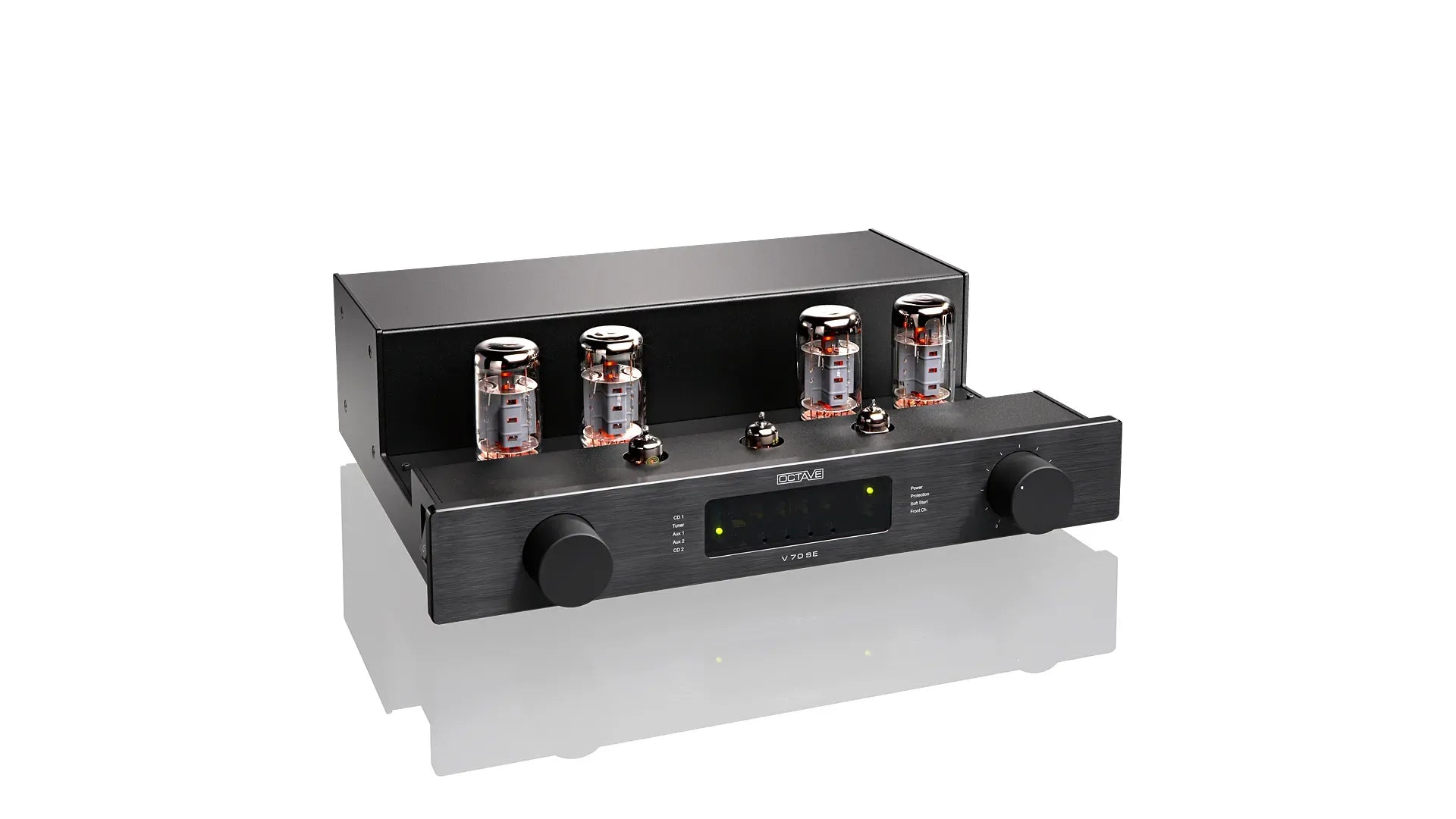

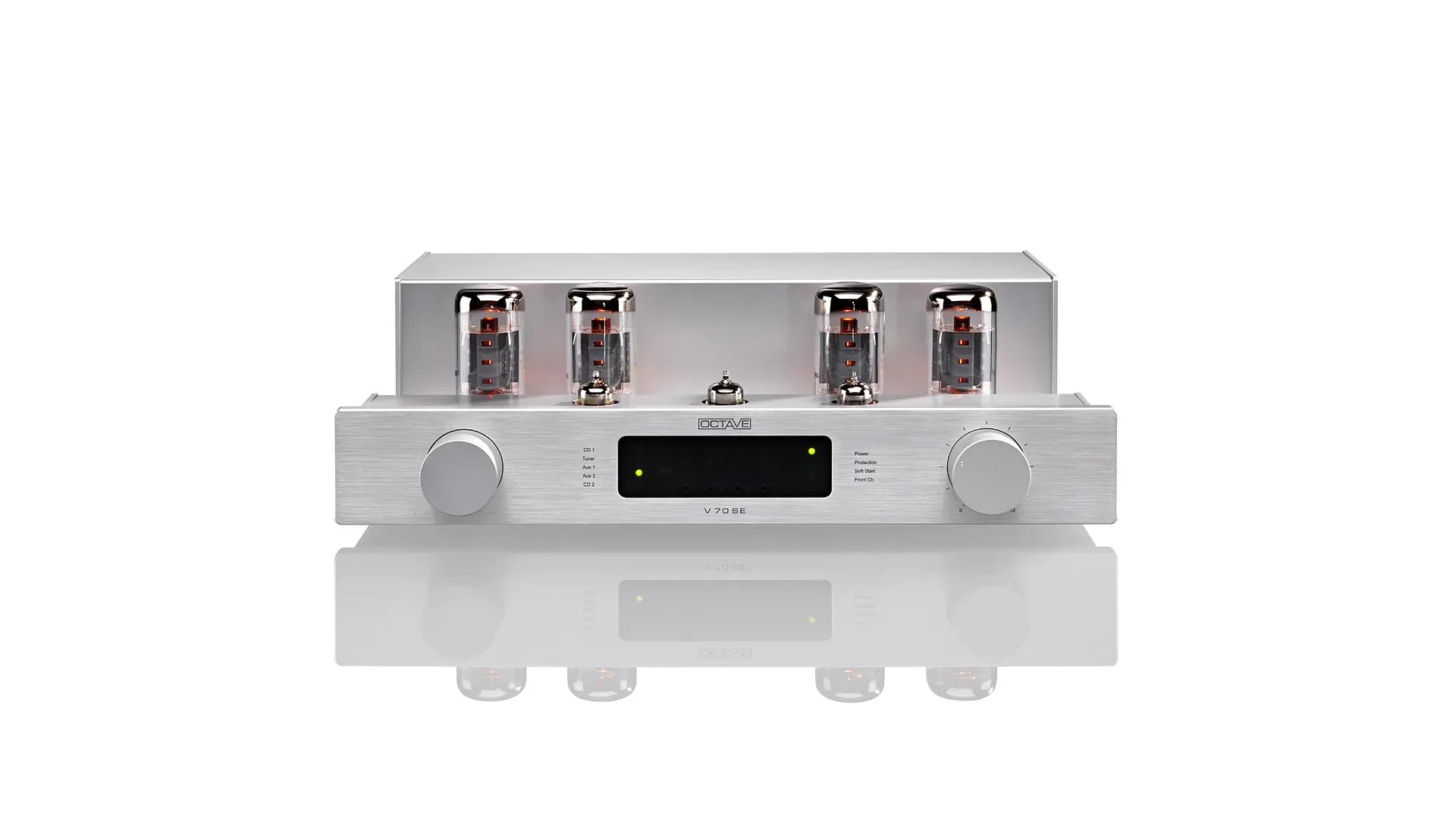

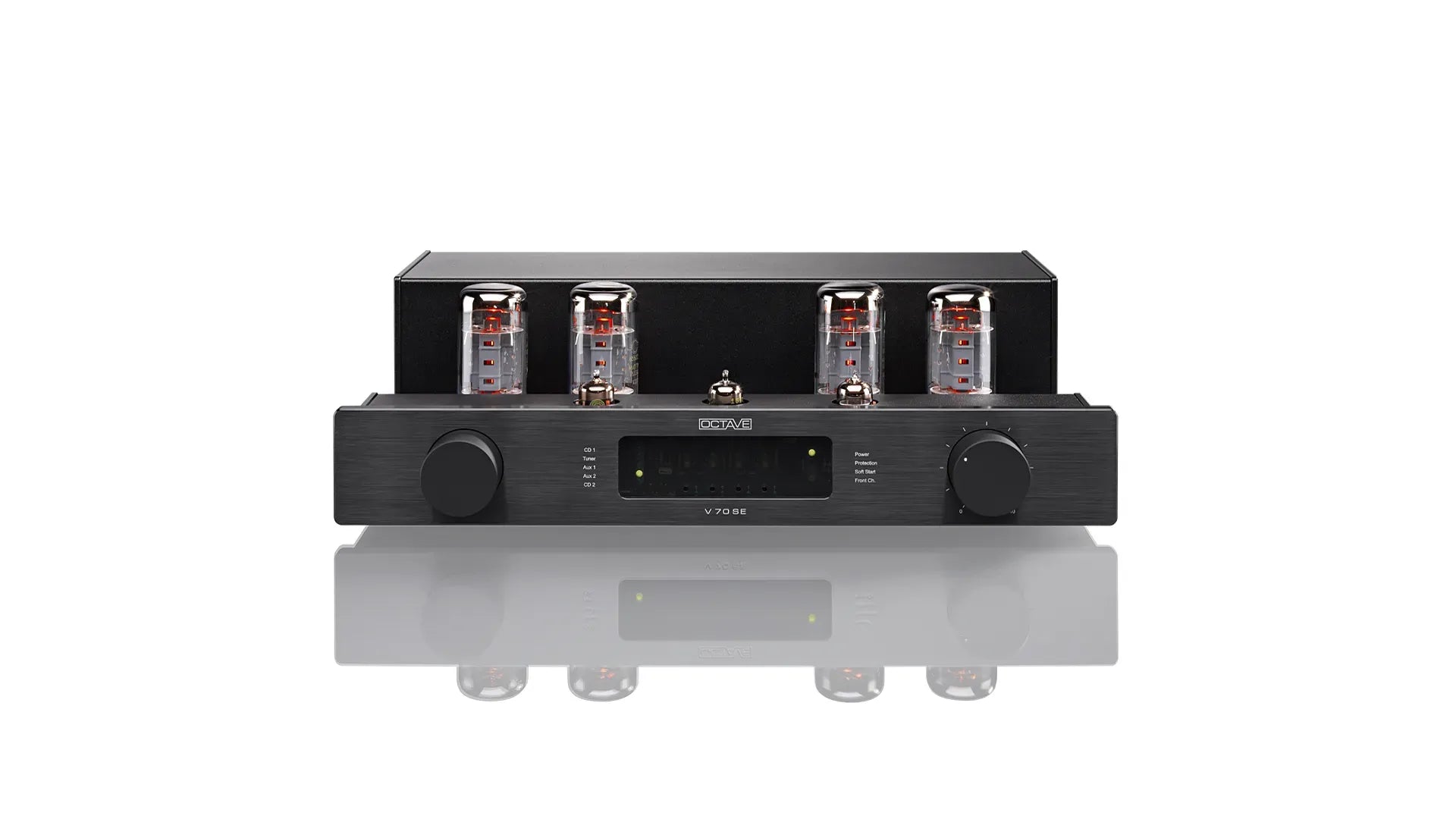

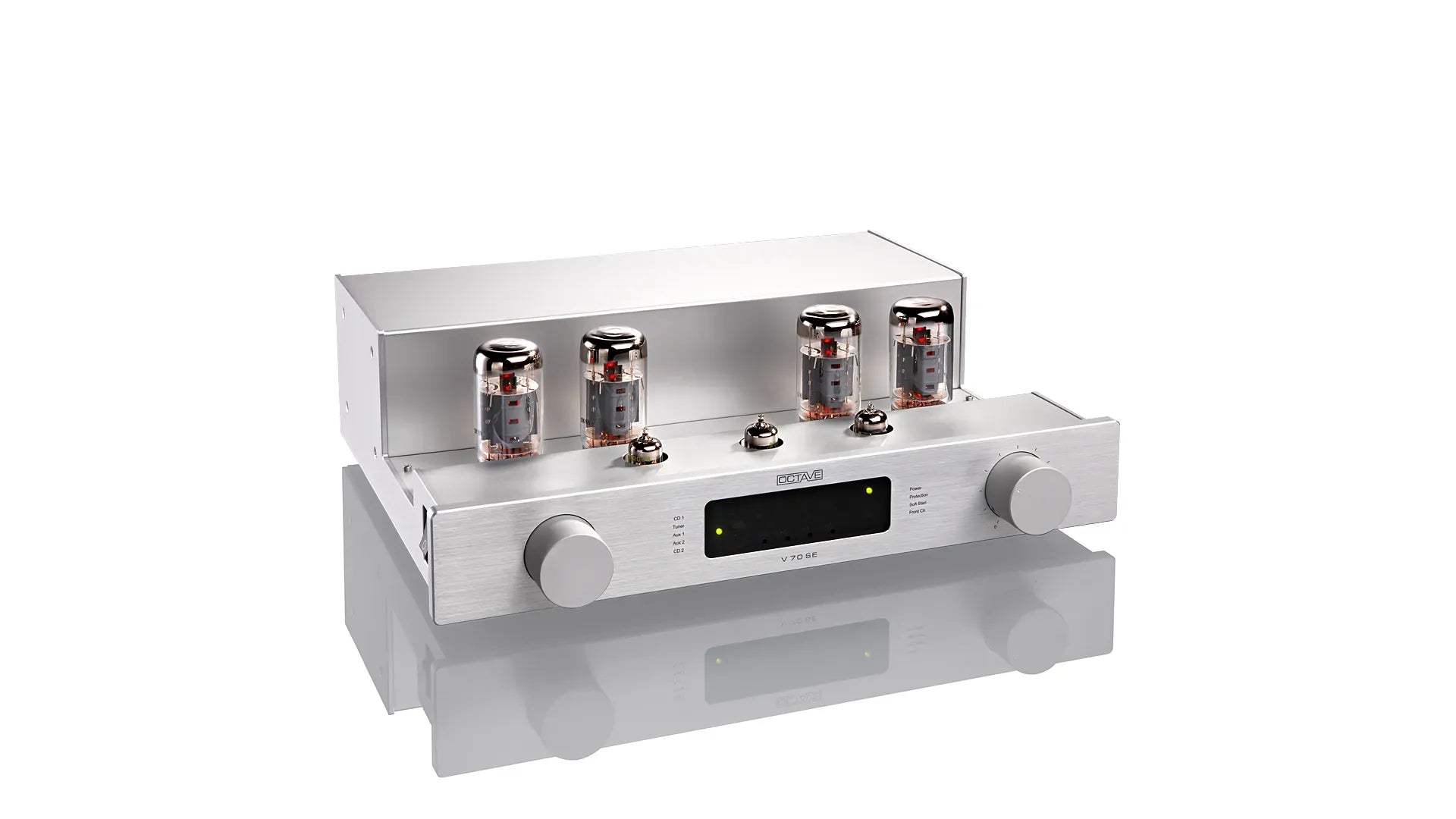

Lo stadio di uscita è costituito da due tetradi di potenza (tipo 6550 JJ) per ciascun canale. Grazie al sistema di controllo e monitoraggio BIAS, è possibile utilizzare altre valvole di uscita compatibili con i pin per adattare l'amplificatore ai gusti personali o per beneficiare di valvole nuove o migliorate.

L'Octave V70 SE, come tutti gli amplificatori OCTAVE, si basa sulla configurazione a pentodo potenziata. Questa configurazione garantisce l'assoluta stabilità dell'amplificatore rispetto all'impedenza instabile del diffusore. Il disadattamento dell'impedenza non ha alcuna conseguenza, poiché l'amplificatore è stabile fino a un carico di 2 ohm. Un importante contributo a questa stabilità è dato dal trasformatore di uscita a singola impedenza.

Naturalmente, il V 70 SE dispone della gestione dell'alimentazione con elettronica Soft-Start, del sistema di protezione, della modalità Eco, dell'impostazione e del display del BIAS, dell'uscita Monitor/Record, del bypass HT, dell'uscita Pre-Out e della connessione (Super) Black Box.

FUNZIONE SOFT START AGGIUNTIVA

La funzione di soft start con limitazione integrata della corrente di spunto consente di avviare il dispositivo in modo delicato per le valvole e i componenti. L'avvio graduale, ovvero l'aumento ritardato e delicato della tensione di riscaldamento e di esercizio, è estremamente importante per la durata e la stabilità del suono delle valvole. La limitazione "intelligente" della corrente di spunto riduce lo stress causato dalle ripetute accensioni e spegnimenti. I processi di commutazione soft start non hanno più alcuna influenza significativa sulla durata del dispositivo.

USCITA MONITOR / RECORD

Alcuni dei nostri modelli (V 80 SE, Jubilee Preamp) sono dotati di un classico circuito "back tape" per la realizzazione e l'ascolto di registrazioni su supporto analogico o digitale. Gli altri modelli sono dotati di un'uscita monitor per registrare/memorizzare il segnale musicale.

BYPASS HOME CINEMA

La funzione home cinema bypass è prevista quando la combinazione a 2 canali deve essere integrata in un sistema/TV multicanale. In questa posizione il controllo del volume viene bypassato. Questa impostazione o questo ingresso sono destinati ad applicazioni multicanale con controllo del volume complessivo sul ricevitore multicanale (multicanale / home theater / TV). La funzione di bypass dell'home cinema è disponibile sia negli amplificatori integrati che nei preamplificatori.

PRE-OUT - USCITA PREAMPLIFICATORE REGOLATA (AMPLIFICATORE INTEGRATO)

L'uscita preamplificata regolata dei nostri amplificatori integrati è solitamente necessaria per un subwoofer attivo. L'uscita preamplificata è disaccoppiata tramite un buffer separato per eliminare le influenze del subwoofer sull'amplificatore integrato. La resistenza d'ingresso del subwoofer non è quindi critica.

PROTEZIONE ELETTRONICA (SISTEMA DI PROTEZIONE)

Il fusibile elettronico controlla costantemente l'amplificatore di potenza e altre parti importanti del dispositivo. In caso di errore, l'alimentazione del dispositivo viene immediatamente interrotta. Ciò significa che è quasi impossibile che si verifichino danni conseguenti all'interno e all'esterno del dispositivo in tutti gli scenari che si verificano. Il fusibile elettronico rileva i danni ai tubi, il sovraccarico dell'amplificatore di potenza, il cortocircuito dei diffusori e altri malfunzionamenti.

MODALITÀ ECO

L'Ecomode è una funzione di risparmio energetico e di sicurezza che spegne automaticamente la sezione valvolare dell'apparecchio dopo circa 7-10 minuti durante le pause di funzionamento senza segnale musicale. Il consumo di energia in modalità ECO scende a circa il 15% del normale. Quando l'amplificatore riceve di nuovo un segnale, il dispositivo si riavvia e dopo un minuto è di nuovo pronto a suonare. Attenzione: L'Ecomode non è un circuito di standby. Alcune parti del dispositivo rimangono attive, ad esempio B. per effettuare registrazioni di una sorgente.

IMPOSTAZIONE E VISUALIZZAZIONE DEL BIAS

Il BIAS (corrente di riposo) dei tubi di uscita può essere controllato e corretto dall'utente in qualsiasi momento mediante il sistema di misurazione integrato. Questo non è importante solo per il funzionamento continuo: l'impostazione del BIAS può garantire che le valvole funzionino sempre al loro livello ottimale. Ciò significa che le proprietà tonali di entrambi i canali stereo sono sempre le stesse e non ci sono differenze di livello tra destra e sinistra.

CONNESSIONE BLACK BOX

Come la Black Box, la Super Black Box è un amplificatore di alimentazione passivo esterno per gli amplificatori integrati e gli amplificatori di potenza. La Super Back Box, tuttavia, ha una capacità ancora maggiore. Le scatole nere aumentano principalmente la capacità di memorizzazione dell'alimentazione degli amplificatori di potenza. La potenza d'impulso degli amplificatori di potenza è quindi significativamente più elevata. Tuttavia, questo non è l'effetto principale. Il vantaggio maggiore è che gli amplificatori di potenza diventano molto più indipendenti dal carico.

La risoluzione e il dettaglio fine aumentano. Si ottiene un contorno e una definizione insoliti, soprattutto nel tono fondamentale. L'intera gamma vocale viene purificata e guadagna in estensione e localizzazione spaziale. Le scatole nere consentono di adattarsi ai rispettivi diffusori. L'amplificatore "cresce" con il diffusore. In linea di massima, si può dire che più riserve sonore ci sono nell'altoparlante o nella catena, maggiore è l'ottimizzazione possibile.

CARATTERISTICHE PECULIARI

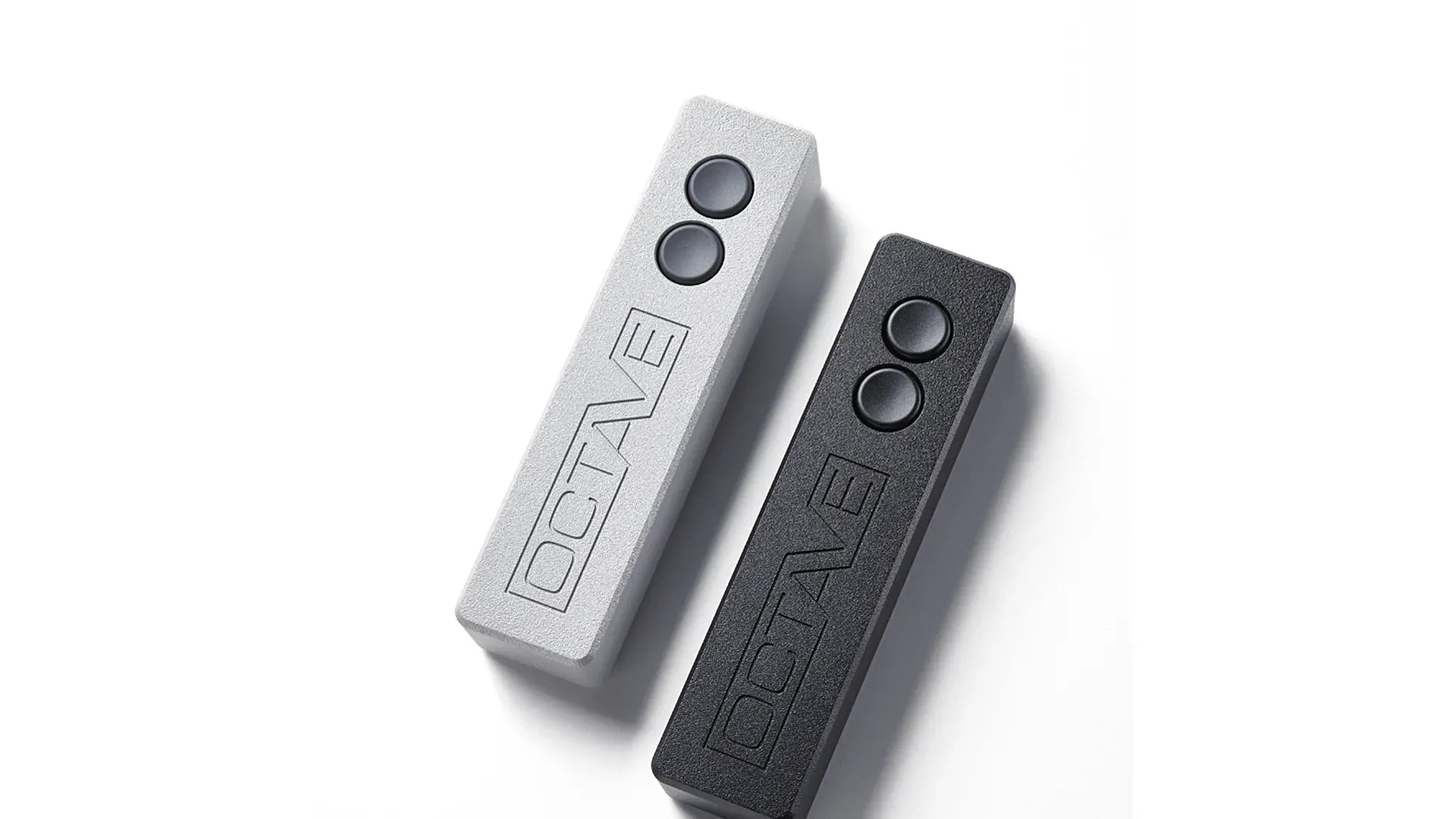

Telecomando completamente in metallo Controllo del volume

Modalità Eco Modalità di risparmio energetico

Controllo del bias Visualizzazione e impostazione della corrente di riposo

Uscita preamplificatore RCA regolabile

HT Bypass Funzione di bypass per ricevitore multicanale / TV

Sistema di protezione Avvio graduale; circuito di protezione per l'amplificatore e le valvole di uscita

Opzione Phono MC (MM)

Connettore Black Box Connettore ad alta tensione per l'ampliamento dell'alimentazione esterna (Black Box e Super Black Box)

SPECIFICHE TECNICHE OCTAVE V70 SE

Potenza di uscita 70 W / 4 ohm

Risposta in frequenza 20 Hz - 70 kHz @ 10 W - 0 / -2 dB

Distorsione armonica totale 0,1% a 10 W / 4 ohm

Rapporto segnale/rumore -100 dB / 40 W

Modello base V 70 SE Linea

Opzioni Phono MC o MM

Design Argento o Nero

Configurazione dei tubi 4 x 6550 JJ

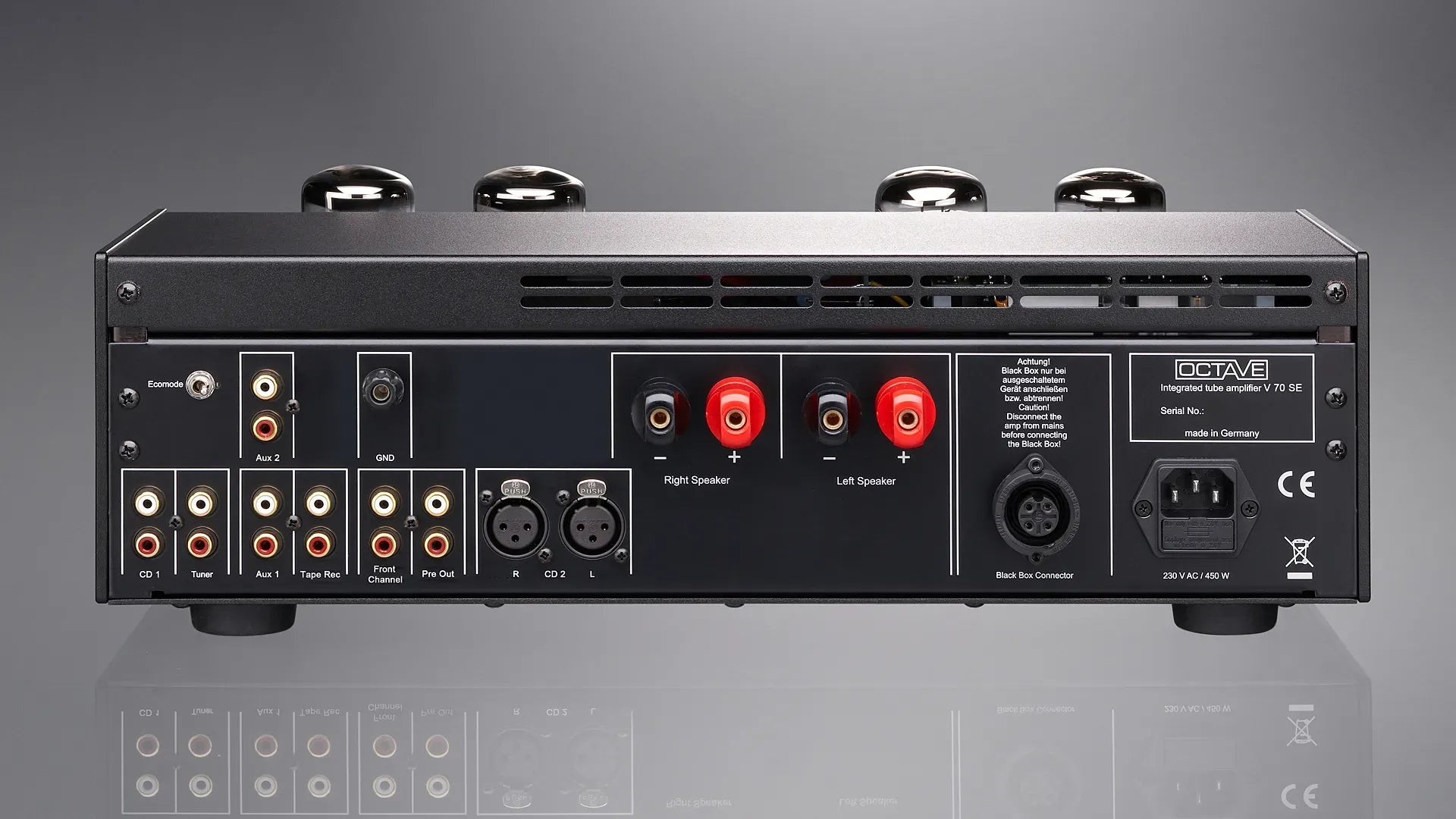

Ingressi 5 x RCA a livello di linea (uno è un Home Theatre Bypass e uno è un ingresso phono con l'opzione phono) / 1 x XLR

Uscite 1 x uscita pre regolata / 1 x uscita record RCA / 1 x terminali per altoparlanti

Dimensioni 451 x 150 x 415 mm (L x A x P)

Peso 22,1 kg
